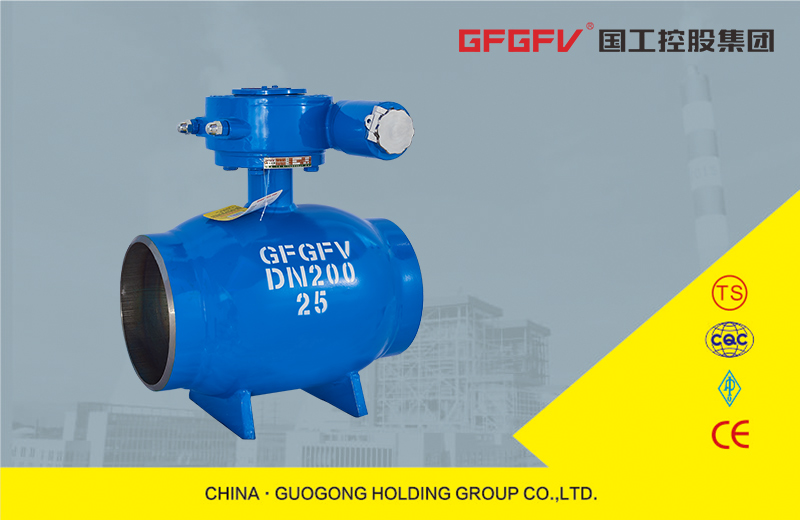

锁闭焊接球阀是一种具有防盗功能的球阀，可广泛的用于供油、供暖或供水管道上，防盗功能十分强大。其就是依靠磁力的作用力达到控制阀内关闭件的开启和关闭的一种磁性锁，一般用于一些重要的、特殊位置和功用的阀门上，防止阀门被随便开关使用。无任何空隙、防堵塞、防水、防腐、使用方便；深受供水、供暖、燃气、太阳能热水器等行业的青睐。
1、不需要维护，调整及润滑，易于安装，在低运行费用下长期可靠运行。表面采用喷塑处理技术，光泽美观。不会有外部泄漏等现象。阀体是焊接结构，所以阀门重量轻且易于进行绝缘。安装调节机构，非常简便，操作手柄可以拆下，换向安装。
2、由于阀座是由PTFE密封环及蝶形弹簧构成的，所以对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。
3、球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。
4、由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。
5、整体式全焊接，等径及变径通道，采用固定球及浮动球，双活塞效应密封系统，自动注入密封剂式轴承。
6、为了防止静电，阀杆与球体以及阀杆与填料箱之间分别装有钢球和弹簧，可以保持阀门所有零件与阀体的导电，让电流通过区，释放静电。不仅防止火灾，而且防止腐蚀，实现临时性切断，以便及时检修。
执行标准
设计规范：API 6D、ASMEB 16.34
压力-温度等级：ASME B16.34、API608
结构长度：ASME B16.10、GB12221
对焊端形式：ASME B16.25、ASME B31.4/31.8
检验与试验：API 598、API 6D、GB13927
耐火试验：API 607、API 6FA
性能参数
公称通径：DN15～200mm
公称压力：PN1.6~4.0MPa
工作温度：-29℃～+200℃
适应介质：石油/汽油，液化天然气/液化石油气体, 石油化工，钢铁厂，供热管道等
操作方式：手柄，齿轮（垂直/水平），电动, 蜗轮
产品尺寸
|
DN(mm) |
公称直径 |
H |
d |
t |
L |
H1 |
H2 |
A |
W T(kg) |
|
A/B |
|||||||||
|
50 |
40 |
89 |
60.3/57 |
4 |
300 |
35 |
135 |
180 |
4 |
|
65 |
50 |
108 |
76.1/76 |
4 |
300 |
35 |
144 |
275 |
5.2 |
|
80 |
65 |
133 |
88.9/89 |
5 |
300 |
44 |
154 |
275 |
6.3 |
|
100 |
80 |
159 |
114.6/108 |
5 |
325 |
50 |
193 |
365 |
11.0 |
|
125 |
100 |
193 |
139.7/133 |
5 |
325 |
42 |
218 |
365 |
16 |
|
150 |
125 |
219 |
168.3/159 |
6 |
350 |
83 |
343 |
650 |
24 |
|
200 |
150 |
273 |
219/219 |
7 |
400 |
84 |
345 |
800 |
39 |
