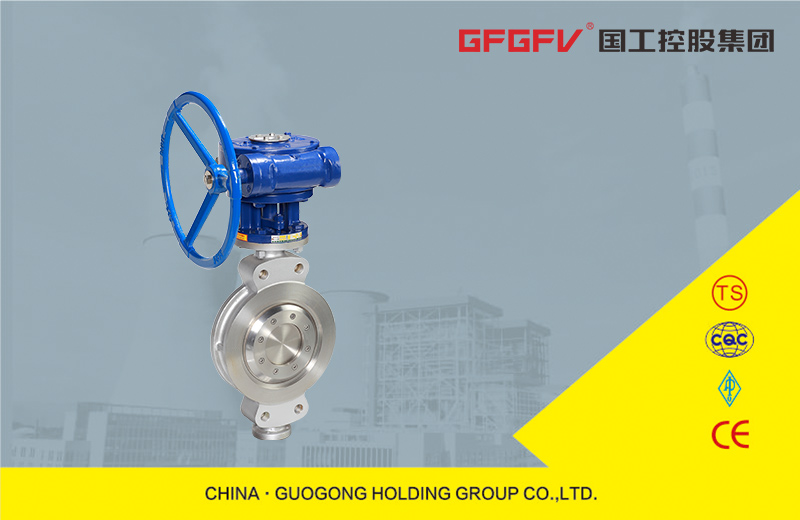

双向压对夹蝶阀

双向压对夹蝶阀可适用于食品、医药、化工等净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。

结构特点

采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无摩擦、无干涉、加之密封材料的优化配置，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。
其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

执行标准

设计与制造：GB/T12238、JB/T8527
法兰连接：GB/T9113、JB/T79、HG20592
结构长度：GB/T1222
试验与检验：GB/T13927 JB/T9092

性能参数

公称通径：DN50~150mm
公称压力：PN0.6~2.5MPa
适用温度：碳钢：-29℃~425℃，不锈钢：-40℃~600℃
适用介质：水、蒸汽、油品、酸类腐蚀性等
主要材质：铸钢、不锈钢、铬钼钢、合金钢、双相钢

产品尺寸

双向压对夹蝶阀(图1)

DN		结构长度 L		外形尺寸(参考值)										法兰尺寸(标准值)				D373H WT(Kg)
				H	D373H			D673H			D973H			PN0.6MPa		PN1.0MPa
毫米	英寸	短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	100	4-14	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	110	4-14	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	130	4-14	145	4-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	150	4-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	170	4-18	180	8-18	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	200	8-18	210	8-18	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	225	8-18	240	8-22	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	280	8-18	295	8-22	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	335	12-18	350	12-22	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	395	12-22	400	12-22	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	445	12-22	460	16-22	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	495	16-22	515	16-26	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	550	16-22	565	20-26	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	600	20-22	620	20-26	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	705	20-26	725	20-30	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	810	24-26	840	24-30	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	920	24-30	950	24-33	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1020	24-30	1050	28-33	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1120	28-30	1160	28-36	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1340	32-33	1380	32-39	1400
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1560	36-36	1590	36-42	1900
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1760	40-36	1820	40-48	2900
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	1970	44-39	2020	44-48	4000
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2180	48-42	2230	48-48	5300

DN		结构长度 L		外形尺寸(参考值)										法兰尺寸(标准值)				D373H WT(Kg)
				H	D373H			D673H			D973H			PN1.6MPa		PN2.5MPa
毫米	英寸	短	长		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
40	1 1/2	43	43	107	330	180	200	625	245	72	530	250	255	110	4-18	110	4-18	10
50	2	43	43	112	350	180	200	625	245	72	530	250	255	125	4-18	125	4-18	12
65	2 1/2	46	46	115	370	180	200	625	245	72	530	250	255	145	4-18	145	8-18	13
80	3	49	64	125	380	180	200	645	245	72	565	250	255	160	8-18	160	8-18	15
100	4	56	64	138	420	180	200	675	355	92	600	250	255	180	8-18	190	8-22	17
125	5	64	70	164	460	180	200	715	355	92	640	250	255	210	8-18	220	8-26	27
150	6	70	76	175	555	270	280	800	355	92	704	300	315	240	8-22	250	8-26	29
200	8	71	89	215	780	400	425	850	250	170	775	300	315	295	12-22	310	12-26	45
250	10	76	114	243	840	400	425	925	250	170	945	300	315	355	12-26	370	12-30	69
300	12	83	114	285	995	450	560	1035	450	220	1070	300	315	410	12-26	430	16-30	86
350	14	92	127	320	1050	450	560	1070	450	220	1140	300	315	470	16-26	490	16-33	122
400	16	102	140	350	1220	535	580	1190	450	220	1210	300	315	525	16-30	550	16-36	141
450	18	114	152	350	1280	535	580	1250	650	280	1335	575	714	585	20-30	600	20-36	191
500	20	127	152	380	1365	535	580	1290	650	280	1415	575	714	650	20-33	660	20-36	260
600	24	154	178	435	1460	570	660	1455	850	380	1605	656	810	770	20-36	770	20-39	380
700	28	165	229	480	1520	750	550	1585	850	380	1844	656	810	840	24-36	875	24-42	450
800	32	190	241	530	1710	750	550	1700	1250	380	2040	656	810	950	24-39	990	24-48	650
900	36	203	241	595	1810	750	550	1965	1250	380	2255	785	863	1050	28-39	1090	28-48	830
1000	40	216	300	650	1900	900	750	2015	1250	380	2380	785	863	1170	28-42	1210	28-56	1050
1200	48	254	360	775	1180	1000	925	2250	1250	380	2640	785	863	1390	32-48	1420	32-56	1400
1400	56	279	390	870	1450	1000	925	-	-	-	2886	-	-	1590	36-48	1640	36-62	1900
1600	64	318	440	1000	1730	1000	925	-	-	-	3156	-	-	1820	40-56	1860	40-62	2900
1800	72	356	490	1110	3020	1100	980	-	-	-	3421	-	-	2020	44-56	2070	44-70	4000
2000	80	406	540	1250	3270	1100	980	-	-	-	3685	-	-	2230	48-62	2300	48-70	5300

DN		结构长度 (标准值)	外形尺寸(参考值)										法兰尺寸(标准值)
DN		结构长度 (标准值)	H	D373H			D673H			D973H			PN4.0MPa
毫米	英寸	L	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d
50	2	43	112	350	180	200	625	250	170	530	250	255	125	4-18
65	2 1/2	46	115	370	270	280	625	250	170	530	250	255	145	8-18
80	3	64	120	380	270	280	645	250	170	565	250	255	160	8-18
100	4	64	138	420	270	280	675	250	170	600	250	255	190	8-22
125	5	70	164	460	380	420	715	450	220	640	250	255	220	8-26
150	6	76	175	555	380	420	800	450	220	705	300	315	250	8-26
200	8	89	208	780	400	425	850	450	220	775	300	315	320	12-30
250	10	114	243	840	400	425	925	450	280	945	300	315	385	12-33
300	12	114	285	995	450	560	1035	650	280	1070	300	315	450	16-33
350	14	127	320	1050	450	560	1070	650	280	1140	300	315	510	16-36
400	16	140	350	1220	535	580	1190	650	280	1210	300	315	585	16-39
450	18	152	350	1280	535	580	-	-	-	1335	575	714	610	20-39
500	20	152	380	1365	535	580	-	-	-	1415	575	714	670	20-42
